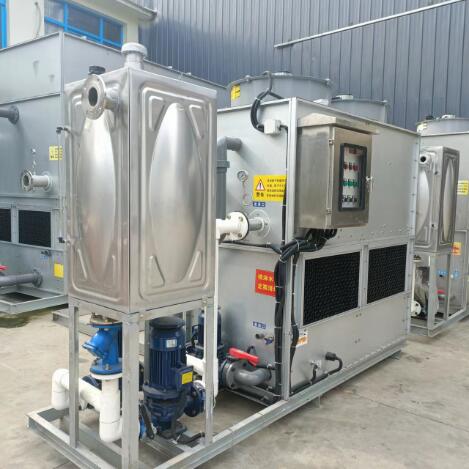

閉式冷卻塔原理：

1、閉式冷卻塔實際上是一種蒸發式冷卻塔，冷卻器和濕式冷卻塔的組合，它是臥式的蒸發式冷卻塔，工藝流體在管內流過，空氣 在管外流過，兩者互不接觸。閉式冷卻塔是傳統冷卻塔的一種變形和發展。塔底蓄水池內的水由循環泵抽取后，送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸，成為一種閉式冷卻塔，通過噴淋水增強傳熱傳質的效果。

2、閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統，在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面，與空冷式熱交換器相比，蒸發式冷卻塔利用管下側水的蒸發潛熱，使空氣側傳熱傳質顯著增強，也具有明顯的優點。閉式冷卻塔產品優點

提率，軟化水循環，無結垢、無堵塞、無損失;

延長設備壽命，保障設備可靠、穩定運行，減少故障，杜絕事故;

全封閉循環、無雜質進入、無介質蒸發、無污染;

提高廠房利用系數，無需水池，減少占地，節省空間;

占用空間小，安裝、移動、布置方便，結構緊湊;

操作方便，運行穩定，自動化程度高;

節約運行成本，多種模式自動切換，智能控制;

用途廣泛，對換熱器無腐蝕的介質，均可直接冷卻;

閉式冷卻塔工作原理

閉式冷卻塔工作原理

☆全壽命運行成本低，初投資高，運行和維護成本低;

閉式冷卻塔的安裝

1.安裝位置的選擇

閉式冷卻塔適宜安裝在防雨棚內或與外界環境有良好通風條件的室內，在排風方向空間不得低于2.0m，使閉式冷卻塔在工作中由冷卻風扇排出的熱風散發到外界環境中，在冷水機側面冷凝器進風方向應有1.5-2m空間，保證閉式冷卻塔正常工作環境。機組要求安置在水平堅實的基礎上，機組周?chē)鷳?yīng)留一定的工作空間，以方便操作、檢查和維護。

2.對于通風條件不好的機房，建議加導風道，將機組排出的熱風引出室外。

3.水路的安裝

a.安裝材料確定:

閉式冷卻塔出廠前已經過嚴格的測試檢驗，用戶只需根據現場情況和全套加熱設備平面布置圖將本裝置就位，由用戶技術人員仔細閱讀水冷系統說明書中《水冷原理圖》，并根據現場情況確定水管長度、閘閥、彎頭、活接、直通、三通等管件數量及相應軟管和喉箍，接好冷卻水循環管路系統。

b.由用戶技術人員根據《水冷原理圖》指導水管工進行水路安裝。

4.電器的安裝

按《電氣原理圖》連接電路，客戶端只須直接引電源即可使用。建議在選配閉式冷卻塔線徑時，以閉式冷卻塔及其他輔助設備(如水泵)的總電流的1.25-1.3倍進行選擇設計。機組配電時，電源電壓要求:額定電壓±10%以?xún)?nèi)。當電壓波動超過規定范圍時，不準起動閉式冷卻塔，否則視為操作不當，由此引起的損壞不在本公司保養范圍之內。

5.沖洗管路、向水箱加水

安裝結束后先加入適量自來水，打開水泵沖洗管路，使用幾天后，再排去自來水換上滿箱(500kg或1000kg)軟水(或蒸餾水)即可正常使用。

6.噴淋水槽加水

安裝結束后需向噴淋水槽加入自來水，加入量大約為整個容積的2/3(或接入管路由自動補水器自動調節)。定期清洗噴淋水槽，以免影響噴淋效果。

閉式冷卻塔的使用及注意事項

開機前準備

a、檢查冷卻塔周?chē)蟹癞悹?

b、檢查冷卻塔電源連接是否妥當(相電壓是否符合冷水機組電壓要求);

c、檢查水路中所有需打開的閥門是否開啟，

d、檢查水泵、風機是否正轉;

e、檢查閉式冷卻塔循環水箱是否注滿水;噴淋集水槽的補水接口是否接入;

2.閉式冷卻塔的操作

按下"水泵開"和"風機開"兩個啟動旋鈕(指示燈亮，指示兩者工作)，觀察水泵是否順時針轉動，水流方向是否按箭頭指示方向運行，水壓是否正常(正常水壓在0.1~0.25Mpa之間)，漏水情況與異常聲音。觀察風機風向是否向上(風向如反了，只要在電控柜中將按風機電機的3根線任意調換2根即可)，是否有異常抖動聲音等情況，發現問題立即解決，無法解決的，請及時同本公司聯系。

3.停機

按下"水泵停"和"風機停"兩個旋鈕，整套裝置即可停止工作。

4.自動控溫裝置

標準型閉式冷卻塔出水溫度一般以不大于55℃為宜，但有些設備則要求溫度還低些。本閉式冷卻塔帶有自動控溫裝置，當出水溫度達到設定的高溫值時，它自動啟動噴淋水泵;當下降至調定的低溫值時，控溫裝置將關閉"噴淋裝置"，將出水溫度控制在您所調定期的溫度范圍內。

5.熱過載保護復位

本電氣系統中分別裝有風機電機和水泵電機的熱過載繼電器。保護動作后，****先相應的交流接觸器下端的熱過載繼電器上的紅色復位按鈕按到底，才能使熱過載復位。否則，"水泵開"或"風機開"按鈕，將無法吸合相應的交流接觸器。

6.水箱補充水

觀察水箱上的液位顯示管，發現水位低時及時補充軟水。

7.防凍

本閉式冷卻塔的散熱器是由多組紫銅管組成。

環境氣溫低于0℃的用戶切記防凍。停機后，銅管內殘留水會結冰，將導致紫銅管凍裂!

可采用以下防凍措施:

a.將設備安裝在室內保護0℃以上的地方。

b.設備安裝在室外(或在0℃以下的地方)，可向不銹鋼水箱和噴淋水槽中加入防凍液，加入量參照防凍液說明書。

以下內容作為防凍的參考:

A.防凍的重要性:

在冬季，將水冷設備安裝在室外或室內，當環境溫度有可能降至0℃以下時，****考慮采取有效的防凍措施，這是一項簡單而有效的設備保護手段，提醒用戶應在冬季來臨之前作好此項工作。

B.防凍液的選擇與使用方法:

市場上的防凍液五花八門，品質也良莠不齊，請用戶在采購的時候應注意選擇品牌產品。防凍液主要含有物為"水乙醇"，防凍液的好壞也主要體現在水乙醇的含量，含量高的為產品。

防凍液可向化工類企業采購。

防凍液的使用方法很簡單，主要是依據需防凍的低溫值來決定添加量，具體比例應參照防凍液外包裝上的使用說明書。

以下示例僅供參考:

例一:用戶當?shù)禺?dāng)年預計環境干球溫度(氣溫)為-10℃時，應添加20-30%高含量的防凍液，70-80%的純水，在實際使用后發覺水還凍結，應考慮繼續添加一定比例的防凍液，直至不再凍結為好。

例二:用戶當?shù)禺?dāng)年預計環境干球溫度(氣溫)為-20℃時，應添加40-50%高含量的防凍液，50-60%的純水，直至不再凍結為好。

依此類推，防凍溫度點越低，加入的防凍液比例應越高，以實際不結冰凍結為準確，請用戶靈活掌握。

C.防凍液對設備的影響與替代:

我們通過理論與實踐證明，防凍液不會對設備造成腐蝕等影響，但會稍微增大導電率，因采用的是全封閉純水循環，純水的導電率極低，防凍液的影響在正常范圍內，請用戶放心使用。

若用戶一時無法采購到防凍液，可用工業酒精短時替代。因?yàn)榫凭泻軓?qiáng)的揮發性，使用一段時間后可能揮發完了，不能達到防凍效果了，請用戶根據實際情況作出相應調節。

D.本公司不提供防凍液，下列所提供的防凍液廠家僅供用戶參考。配比根據各廠家要求而定。

閉式冷卻塔的維護及保養

a、對于閉式冷卻塔，請保持散熱盤管(冷卻器)表面清潔，確保周?chē)諝饬魍ǎㄆ谇謇頍峤粨Q器上的灰塵、油漬等雜物，以免影響風量及散熱效果，定期清洗噴淋過濾器。

b、如果閉式冷卻塔停用一段時間，因水污積物沉積，水泵泵葉可能被污積物凝固，再開機時****先轉松水泵轉子，以避免泵葉不轉，導致燒保險絲。

c、閉式冷卻塔在粉塵較大的環境中使用一段時間后，銅管外壁可能會結垢，結垢后會降低設備的冷卻能力，建議進行除垢。

以下示例僅供參考:

除垢劑:N7348和66Pulv

使用方法如下:

首先，將水槽注入清水，能夠不使噴淋泵吸空為佳。

然后，投入N7348至清水中，即每立方投入350克，投入后開啟噴淋泵，流量為10m3/h，運轉4個小時。運轉過程中有大量泡沫產生。

再次，投入66Pulv，投入量按照表冷器的結垢程度而定，一般為水容積的5%。投入時如果水色呈紅色，再適量投入66Pulv，使水色呈藍色。開啟噴淋泵，運轉時間控制在6~12小時。

，將藥水放空，向水槽中注入清水，開啟噴淋泵，運轉半小時，如果水仍舊顏色混濁，再加入一次清水。待水色均勻時將水放空。

除垢的使用方法，主要是依據具體比例應參照除垢劑的使用說明書
